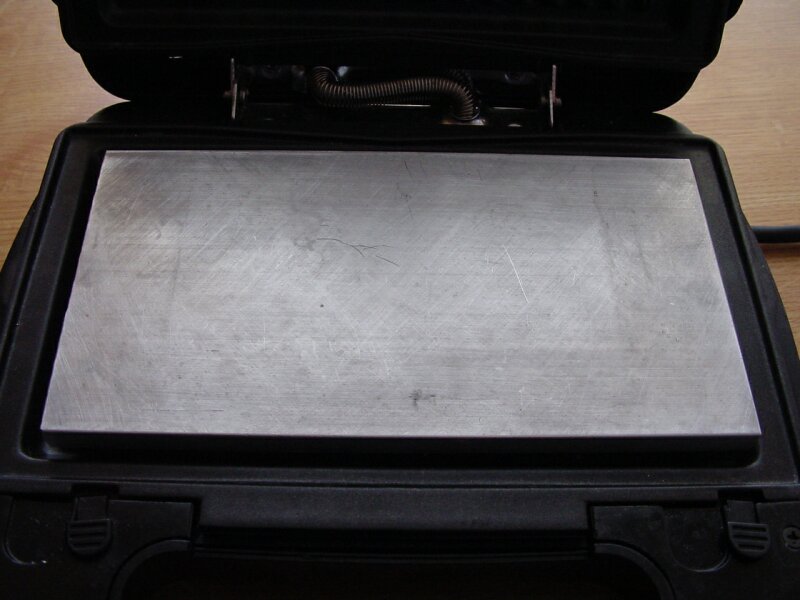

Auflage 190 x 100 x 10mm

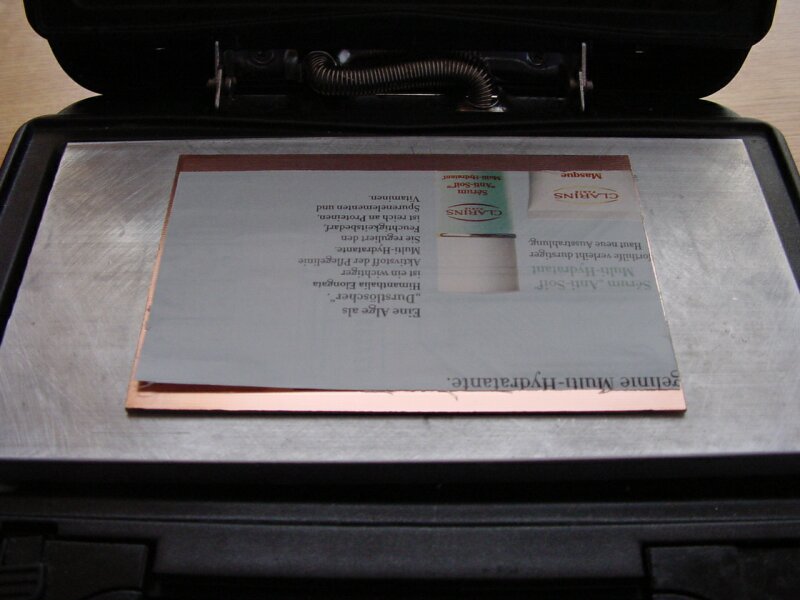

Platine mit dem Ausdruck.

Das Kupfer muß gut mit Aceton von Schmutz und Fett befreit werden. Achtung: Schutzhanschuhe tragen, sonst sind die Finger auch fettfrei!

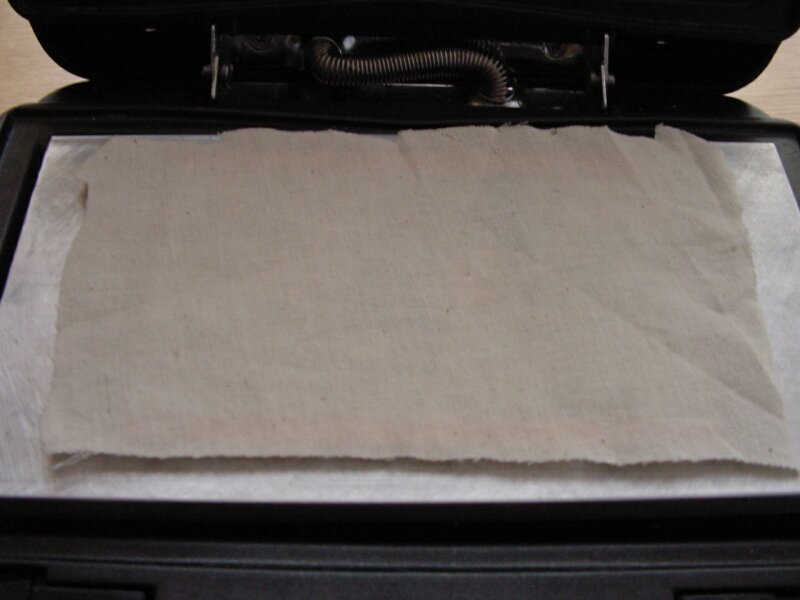

Ein Stück Leinen darüber (z. B. aus einer Tragetasche ausgeschnitten)

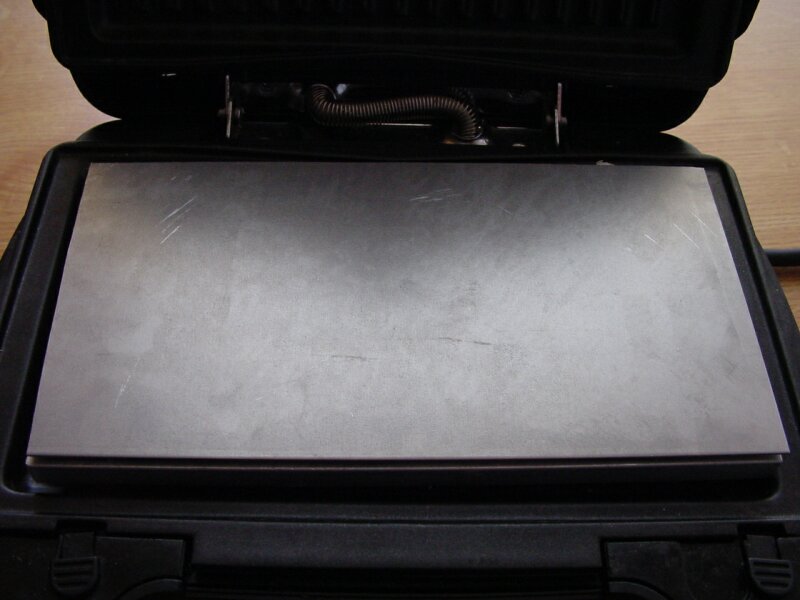

Das Stahlblech 0.75mm oben 'drauf…

…und zubereiten bei 110°.

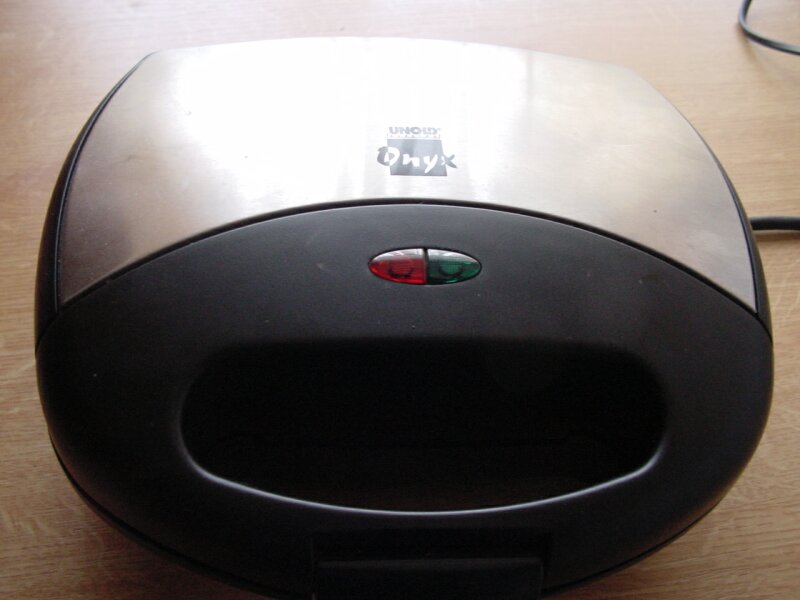

Die Bleche wurden ca.10min. vorgeheizt, der Vorgang selbst dauert ca. 3min. Der Grill hat 1000W, bei einem 2000er sollte das Layout noch besser aussehen und ich bräuchte nicht ganz so fest den Deckel anpressen.

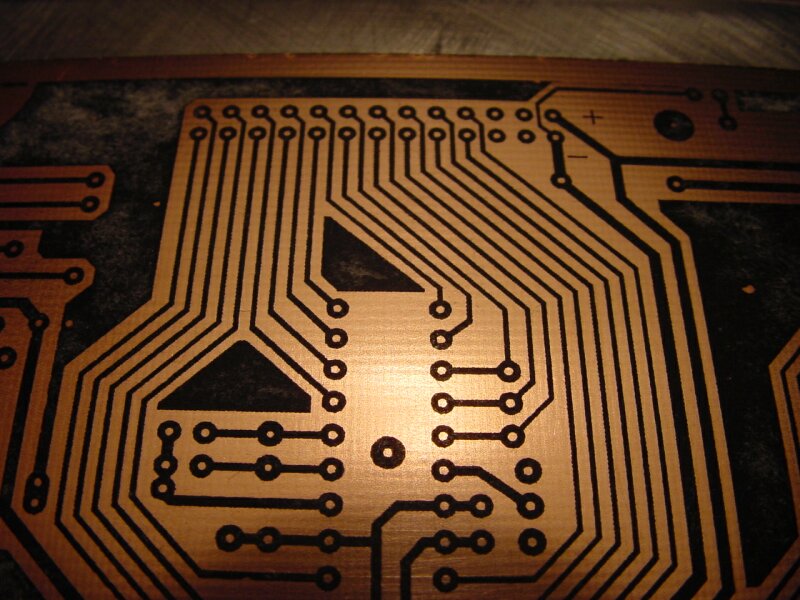

Das Ergebnis kann sich durchaus sehen lassen - die Leiterbahnen sind 0.25mm breit!

Einer der ersten Versuche mit dem Grill. Die Markierung für die Aussparung für den Atmel ist 0.13mm breit.

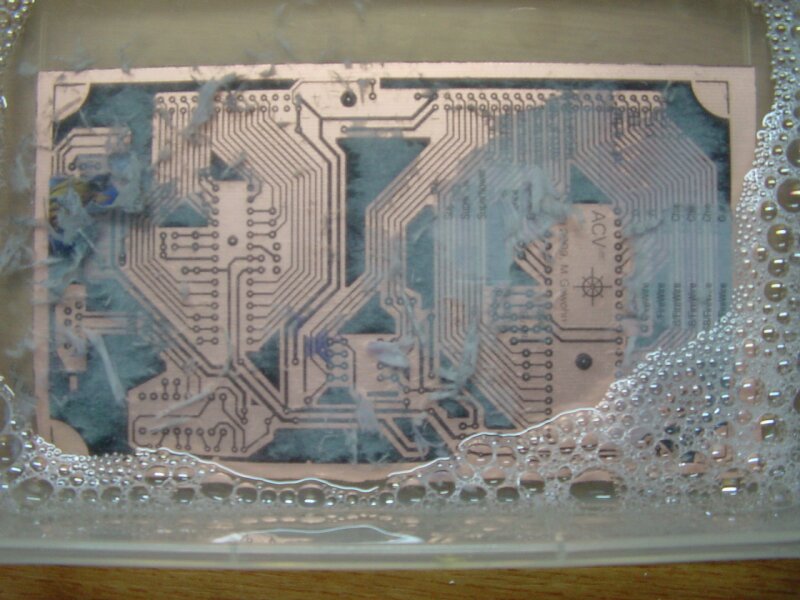

Etwas abkühlen lassen und dann das Papier in kaltem Wasser mit ein, zwei Tropfen Spülmittel ablösen. Nach ein paar Minuten kann das Papier vorsichtig mit den Fingern im Wasser abgerubbelt werden. Bleibt der Toner drauf und sind keine Unterbrecher zu sehen, kann geätzt werden.
