Nach meinem Einstieg in die Welt der Atmel®- Mikrocontroller und der Elektronik stand schnell fest, daß ich das Programmierboard selbst herstellen würde. Der Hintergrund war die Entwicklung einer Steuerung für eine Slotcar- Bahn. Mittlerweile bin ich jedoch zum Hobby und dem Bau einer Modelleisenbahn zurückgekehrt - es wird eine Anlage in Spur Z entstehen.

Es sollen ATmega8, ATmega16 und ATtiny's in Print-/SMD- Ausführung zum Einsatz kommen. Als Besonderheit habe ich einen SMD- Adapter entworfen, um auch die kleinen Achtbeiner zu programmieren. Mehrfaches Ein- und Auslöten könnte sie zerstören; für einen ISP- Anschluß wird nicht immer Platz sein.

Einige kleine Platinen sind mit dem Bügeleisen recht gut gelungen. Für grössere PCB ist dieses Verfahren jedoch ungeeignet. So kam ich auf die Idee, die Platinen mit einem Kontaktgrill herzustellen. Doch fangen wir am Anfang an. Der Programmer dazu ist ja schon fertig; mein AVR®- Board dient hier als Beispiel.


 • Schaltplan

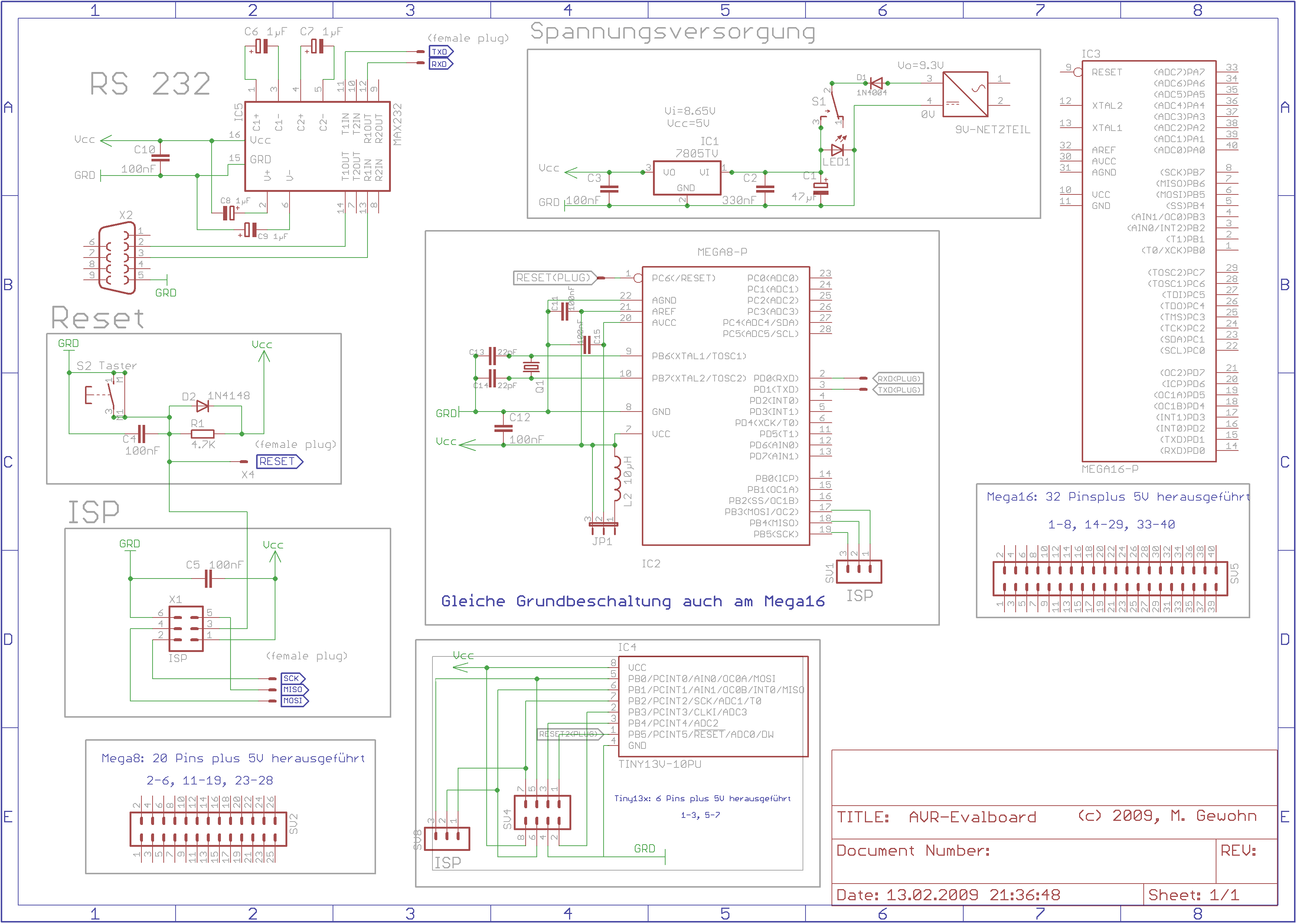

Am Anfang steht der Schaltplan, erstellt mit der Eagle-Freeversion 6.

                   •  Hinweis zur Schaltung •

 • Layout

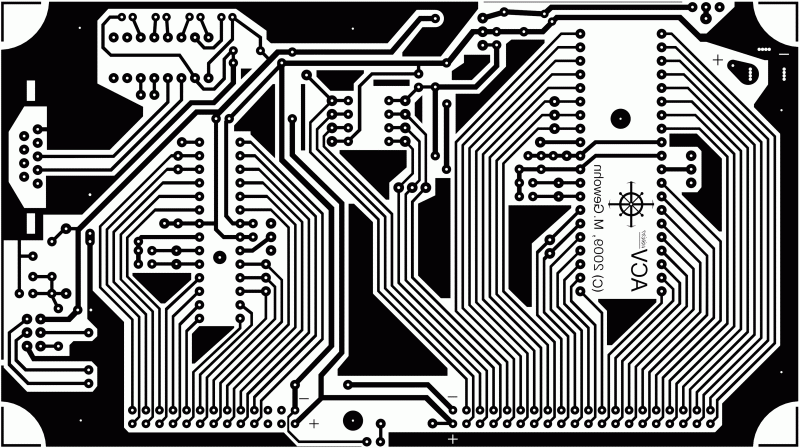

Das Layout wird in 3540 x 1982px (150 x 84mm, 600dpi) mit dem 3D-Studio gerendert und dann mit 600dpi auf veredeltes Papier gedruckt.


 • Druck

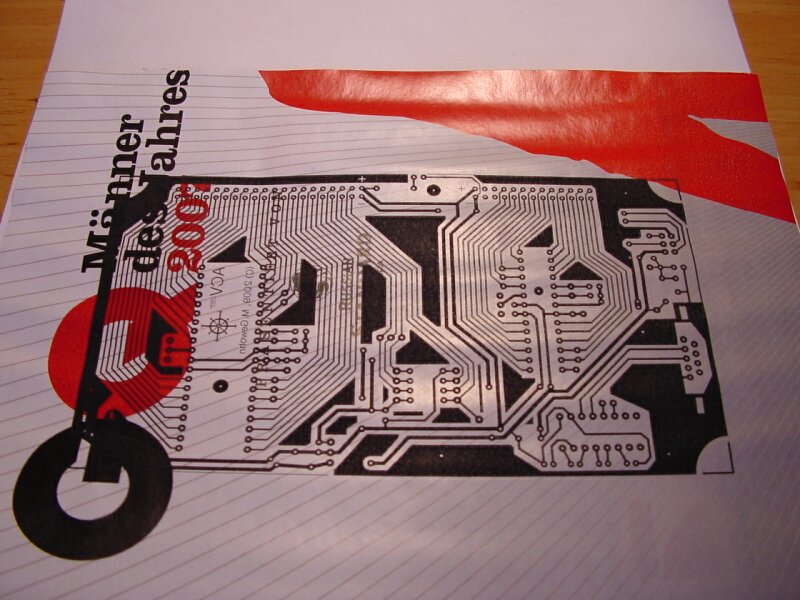

Das Papier sollte nicht zu glatt sein, ein bißchen haften muß der Toner schon. Aber auch nicht zu weit einziehen. Ob Stern, Focus, Reichelt-Katalog - ich hab' das Glamour-Magazin meiner Tochter kassiert. Unter der Lupe betrachtet, sollte die Oberfläche des zu bedruckenden Papiers  einigermaßen homogen aussehen.
